Dimensionnement VMC double flux pour votre maison.
Indiquez les pièces et les occupants - voyez les débits et l'équilibrage.
Débit de dimensionnement de la centrale
155 m³/h
Insufflation 155 m³/h, extraction 150 m³/h. Extraction relevée de 5 m³/h pour l'équilibrage.
| Pièce | Critère | Débit |
|---|---|---|
| Cuisine | renouvellement d'air | 70 m³/h |
| Salle de bains | norme polonaise | 50 m³/h |
| WC | norme polonaise | 30 m³/h |
| Pièce 1 | renouvellement d'air | 62,5 m³/h |
| Pièce 2 | occupants | 40 m³/h |
| Pièce 3 | renouvellement d'air | 27,5 m³/h |
| Pièce 4 | renouvellement d'air | 25 m³/h |
- Exigé par la norme polonaise
- 130 m³/h
- Minimum la nuit
- 78 m³/h
Calculé selon la PN-83/B-03430 et son amendement Az3:2000, la norme polonaise de ventilation des logements. Ce n'est pas votre règle : en France s'appliquent l'arrêté du 24 mars 1982 et le NF DTU 68.3. Prenez le résultat comme une simple référence.
Les taux de renouvellement d'air, 20 m³/h par personne et la hauteur de 2,5 m sont nos hypothèses, pas des valeurs de la norme pour les logements. Les pièces sont prises sur un seul niveau.
Concevoir la VMC de toute la maisonCe sont les débits, sans réseau ni centrale. Réseau, pertes de charge et centrale : VMC double flux en ligne
Débit de dimensionnement de la centrale 155 m³/h.
- 600+comptes
- 10 000+m² calculés
- 2 000+zones de plancher
- 100+installateurs
Comment calculer les débits ?
Piècesoccupantsnorme polonaisedébit de la centrale
Selon la norme polonaise PN-83/B-03430, pas l'arrêté de 1982 : une référence.

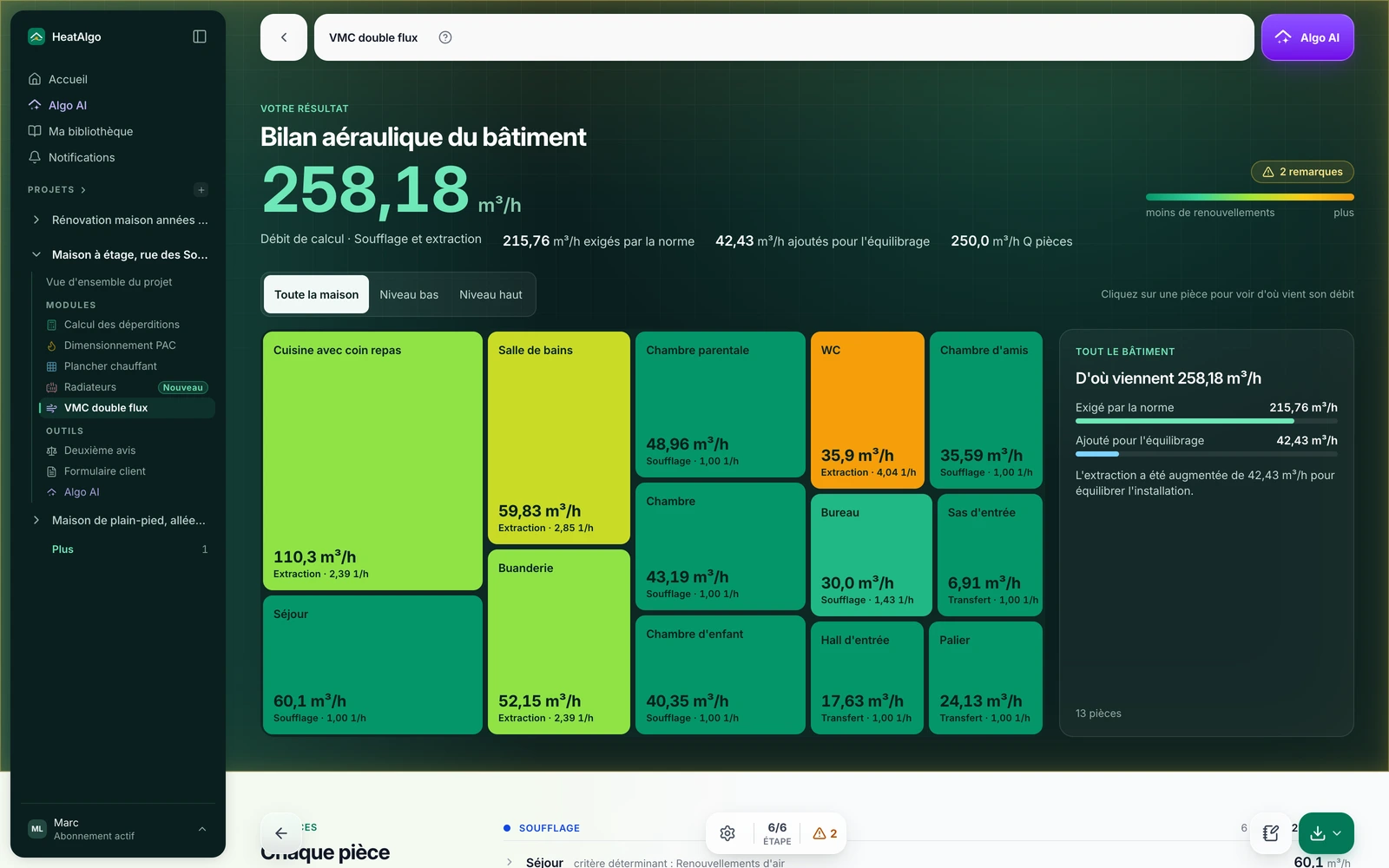

Réseau et centrale, dans l'application.
Le module trace le réseau, calcule les pertes de charge et vérifie la centrale.
Voir la VMC double flux →
