Drei Änderungen stehen in diesem Update vorn. Die Fußbodenheizung bekommst du jetzt mit einer einzigen Anfrage: Algo AI liest den Grundriss, und die App legt Heizkreise, Anbindeleitungen und Verteiler an. Die App, die Berichte und die E-Mails gibt es jetzt auf Deutsch - und dazu auf Polnisch, Englisch, Französisch und Niederländisch. Und alle PDF-Berichte haben ein neues Druckdesign.
Dazu kommen Dutzende kleinerer Änderungen, viele davon auf Wunsch von Heizungsbauern: in der Heizlastberechnung, der Auslegung der Wärmepumpe, der kontrollierten Wohnraumlüftung und der Fußbodenheizung. Hier sind alle, Modul für Modul.
Neue Funktionen
Die ganze App

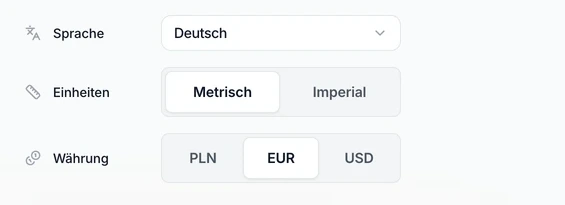

Die App auf Deutsch. Oberfläche, PDF-Berichte und E-Mails gibt es jetzt in fünf Sprachen: Deutsch, Englisch, Französisch, Niederländisch und Polnisch. Die Sprache stellst du unter Einstellungen im Reiter Profil ein oder im Kontomenü. Bei der Registrierung übernimmt die App die Sprache der Website, von der du kommst. Mehr dazu in Einstellungen: Profil, Logo und Benachrichtigungen.

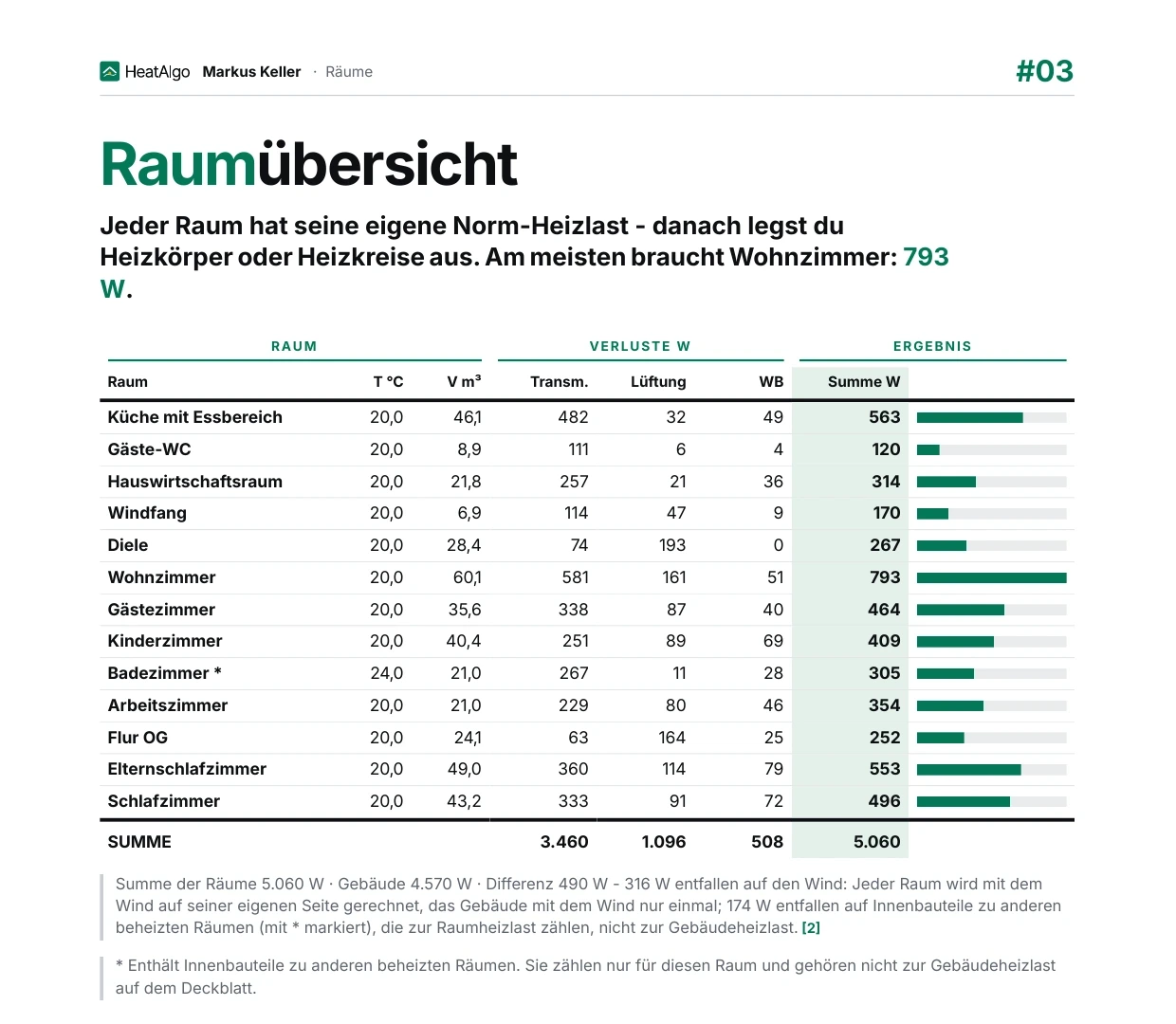

PDF-Berichte im neuen Druckdesign. Alle acht PDFs - Heizlast, Wärmepumpe, Lüftung, Fußbodenheizung, Materialliste, Kostenvoranschlag und beide Grundrisse - haben ein gemeinsames Aussehen. Die Berichte erscheinen auf weißen A4-Seiten. Die Tabellen sind gruppiert, jede Formel nennt den Abschnitt der Norm, aus dem sie stammt, und die letzte Seite listet die Normen, nach denen gerechnet wurde. Was in jedem Bericht steht, erklärt PDF-Bericht und Grundriss drucken.
Algo AI
- Algo sieht die Ergebnisse. Algo kennt das Ergebnis und die Hinweise jedes Moduls genau so, wie der Bildschirm sie in deinem Plan zeigt - und spricht so über dieselben Zahlen wie du.
- Daten aus einer fertigen Quelle übernehmen. Auf dem Startbildschirm einer leeren Wärmepumpenauslegung oder Lüftung wählst du, wenn das Projekt eine fertige Heizlastberechnung hat, Heizlastberechnung mit Algo übernehmen (Algo fragt dann nach, was fehlt) oder Ohne Algo übernehmen. Auf dem Startbildschirm der Heizlastberechnung heißt die Schaltfläche Kundenformular mit Algo übernehmen, wenn der Kunde das Formular zurückgeschickt hat.
Was der Assistent sonst kann, steht in Algo AI: der KI-Assistent.
Heizlastberechnung

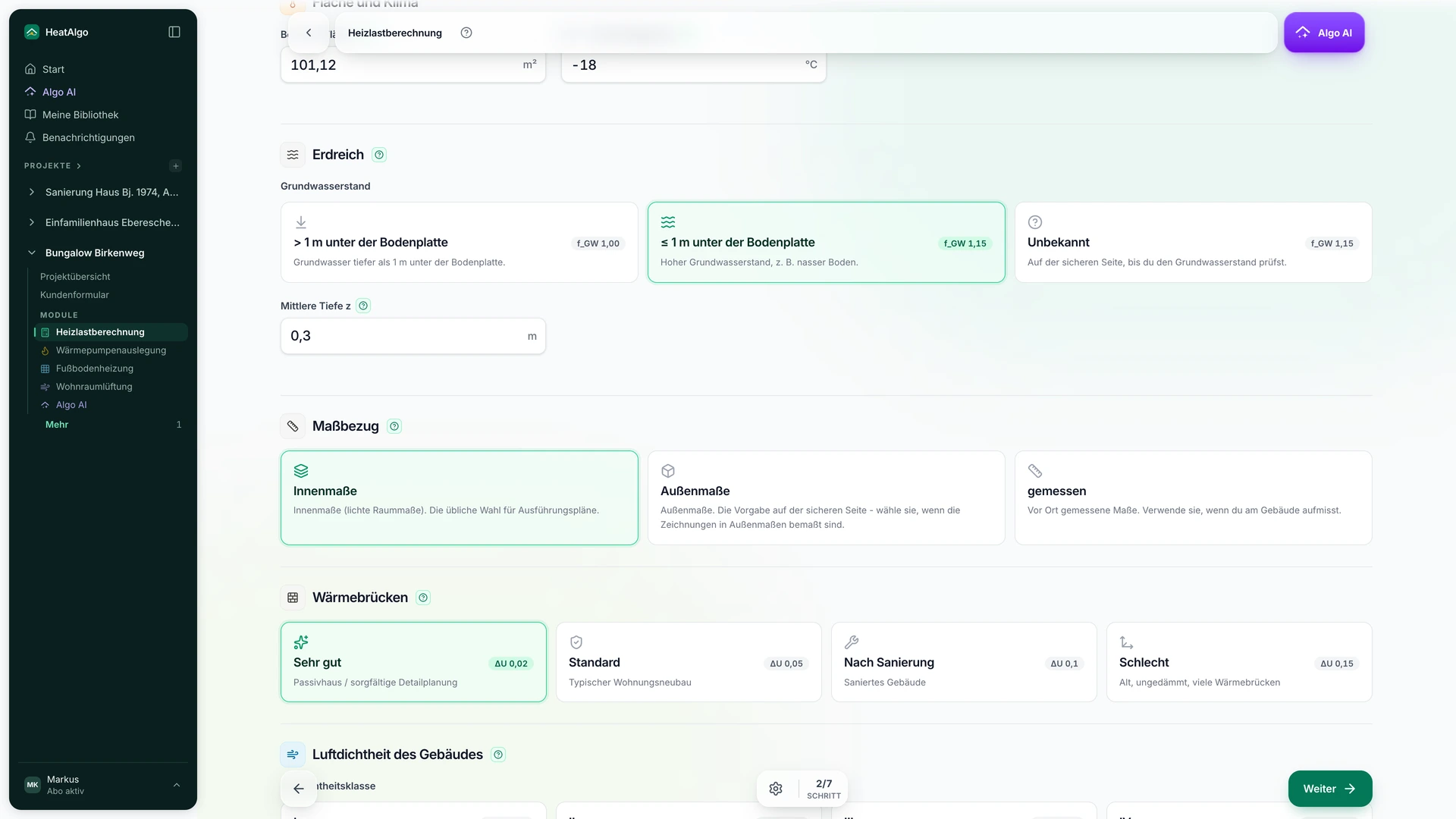

- Ein Bereich „Erdreich“ in Schritt 2. Den Grundwasserstand und die mittlere Tiefe z des Bodens unter Gelände gibst du einmal für das ganze Gebäude ein. Die Tiefe z kann ein Boden überschreiben, und ein leerer Boden zeigt den Wert des Gebäudes in Grau.
- Hinweis bei einem wärmeren Raum. Ein Raum, der mindestens 2 K wärmer ist als der Rest des Hauses und kein Bauteil zu einem kälteren Nachbarraum hat, bekommt einen Hinweis. Im Katalog gibt es neue dünne Innenwände: Porenbeton 8 und 12 cm, Kalksandstein 12 cm und Gipskarton auf Metallständern.
- Holzrahmenbau. Der Katalog hat Zellulose, Gipsfaserplatten und zwei fertige Aufbauten: eine Wand und eine Decke unter dem Dachboden. Eigenes Material nimmst du in die Liste auf, und eine neue Decke oder ein neuer Boden startet mit der Fläche des Raums.
Das ganze Modul Schritt für Schritt: Heizlastberechnung - Anleitung.
Auslegung der Wärmepumpe
- Eine fertige Heizlastberechnung als Zahl am Zahnrad. Hat das Projekt eine fertige Heizlastberechnung, die die Wärmepumpe noch nicht übernommen hat, zeigt das Einstellungssymbol des Moduls eine Zahl. Datenquellen fragt nach, bevor die Fläche ersetzt wird.
Mehr in Wärmepumpe auslegen - Anleitung.
Kontrollierte Wohnraumlüftung

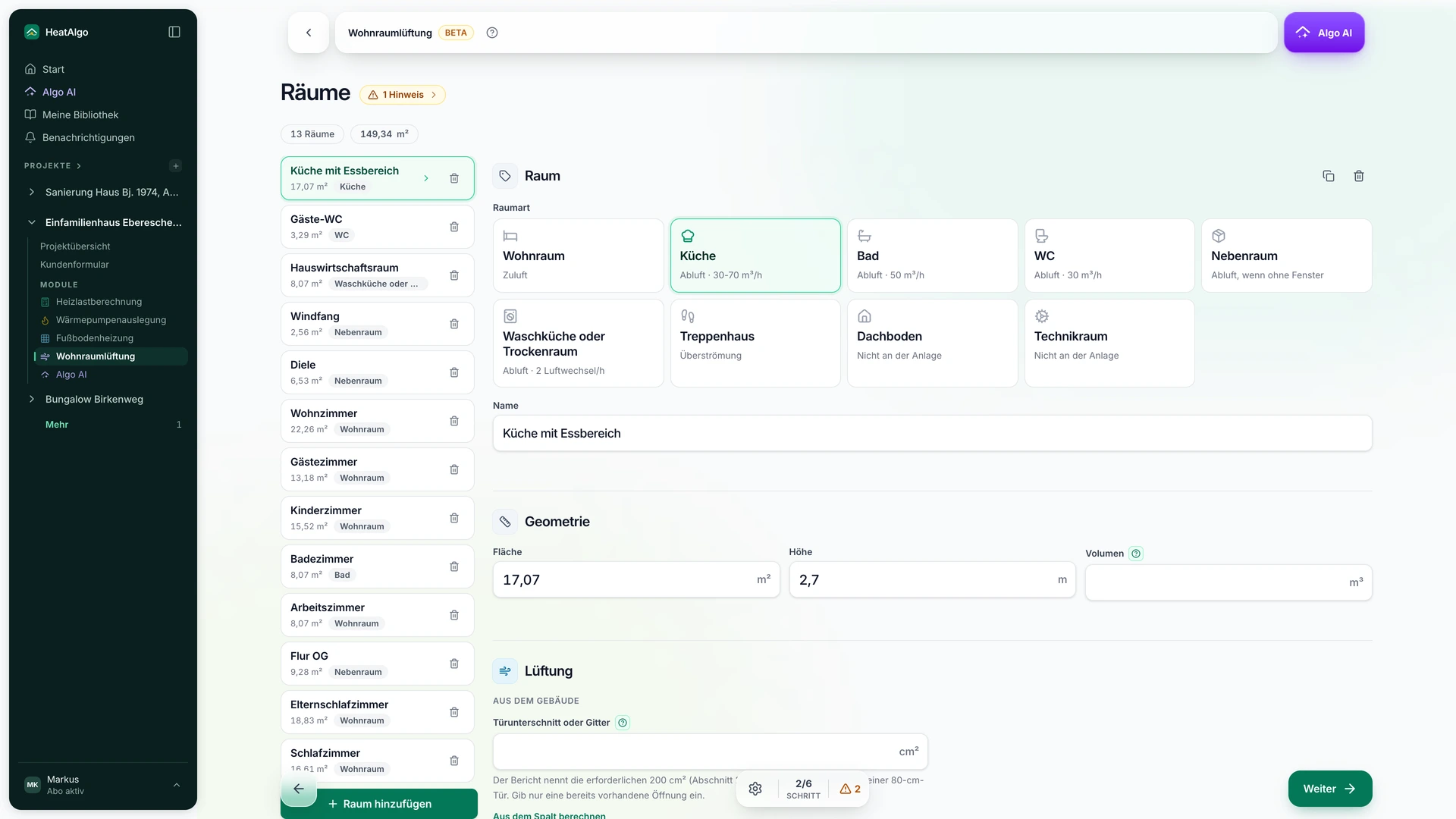

- Raumformular nach Raumart. Zuerst wählst du die Raumart auf Kacheln, dann beantwortest du nur die Fragen für diese Art. Werte, die du selten änderst, stehen getrennt in einem grauen Block für Überschreibungen.
- Leitungen bearbeiten. Punkte und Knicke ziehst du mit Hilfslinien zum Ausrichten. Ein Doppelklick fügt einen Knick hinzu oder entfernt ihn, Strg+Z macht es rückgängig. Außenluftansaugung und Fortluft drehst du mit einem Griff, der Taste O oder dem Feld Richtung.
- Abstandsregeln als Zahl oder Haken. Das Modul prüft die Abstandsregeln der polnischen Bauvorschriften für Außenluftansaugung und Fortluft. Du gibst den Abstand ein oder hakst Erfüllt (mindestens 2 m) - ich prüfe es auf der Baustelle an. Eine Bedingung ohne Haken ist ein Hinweis, und der Bericht führt sie als Punkt, der auf der Baustelle zu prüfen ist.

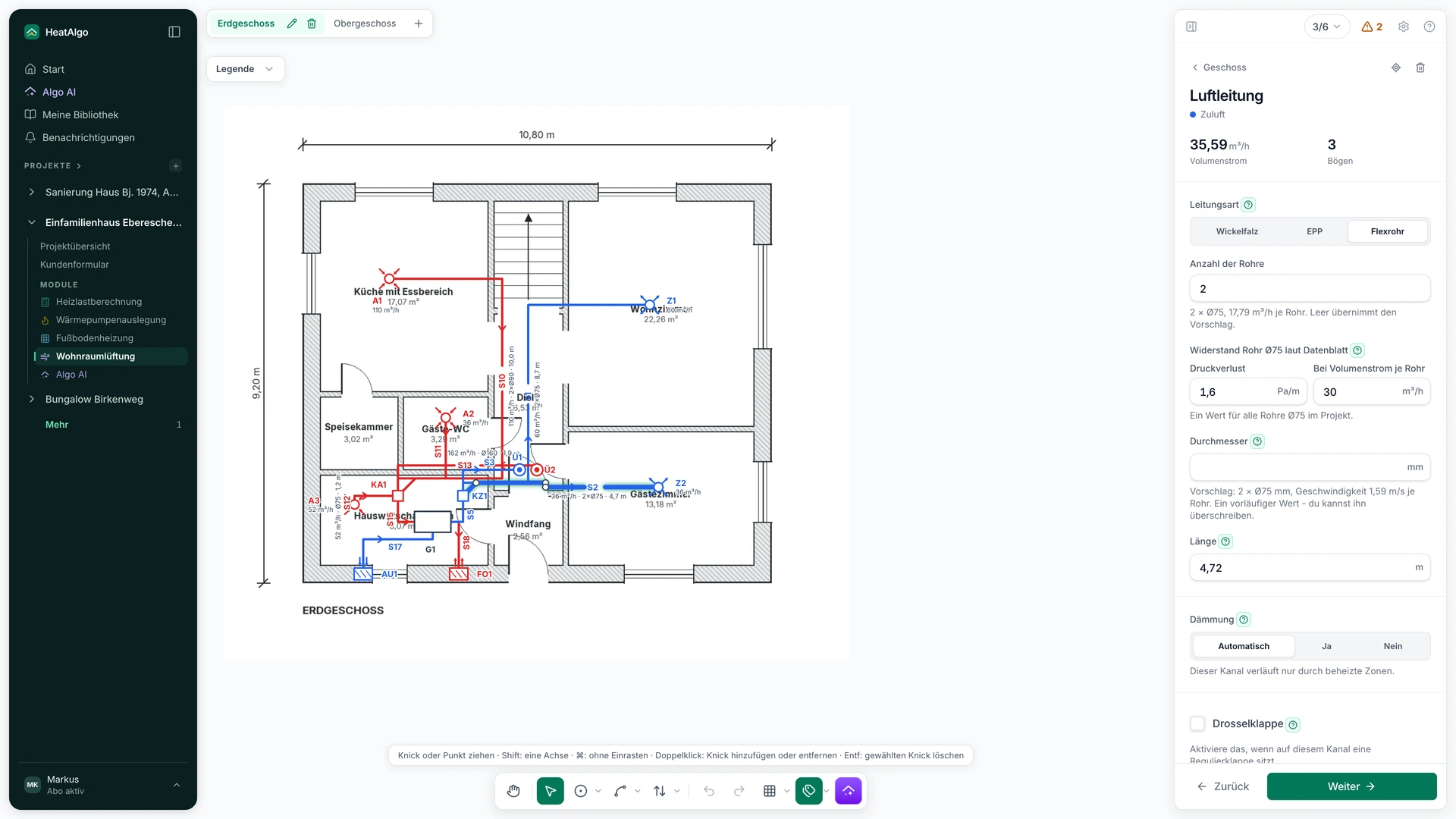

- Leitungsart. Für jeden Strang wählst du Wickelfalzrohr, EPP oder Flexrohr. Ein Flexrohr-Strang besteht aus mehreren parallelen Rohren Ø75 oder Ø90. Materialliste und Luftverteilkästen richten sich nach der Leitungsart.
Das ganze Modul: kontrollierte Wohnraumlüftung planen.
Fußbodenheizung
Automatisch zeichnen. Algo AI liest Räume, Türen und Fenster aus dem Grundriss. Die App führt jede Anbindeleitung auf dem kürzesten Weg zum Verteiler, berechnet den Druckverlust jedes Heizkreises, teilt große Räume, legt Randzonen an Fenstern an, wo der Boden allein nicht reicht, setzt Bewegungsfugen und sucht die niedrigste Vorlauftemperatur. Den Maßstab nimmt sie aus den Maßen im Plan oder aus den eingetragenen Raumflächen. Auf einem Geschoss ohne Verteiler setzt sie selbst einen (einen je 14 Heizkreise), und du kannst ihn verschieben.
-
Abschnitte bearbeiten wie in einem Grafikprogramm. Ein Abschnitt hat Griffe an den Ecken und Wänden, und rechte Winkel bleiben rechte Winkel. Umschalt sperrt eine Achse, Strg schaltet das Einrasten aus, und rosa Hilfslinien und Wandlängen siehst du live. Die Anbindeleitung bleibt, wo sie ist, wenn du die Form änderst.
-
Material über dem Rohr. Du wählst Zementestrich, Anhydritestrich oder Beton (λ nach DIN EN 1264-2, Tabelle C.1). Jeder Heizkreis zeigt seine mittlere Oberflächentemperatur neben der Grenze: 29 °C, im Bad θi + 9 K, in der Randzone 35 °C.
-
Räume ohne Heizkreis im Bericht. Sie stehen auf einer eigenen Seite des Berichts. In einer Tabelle hat jeder Fläche, Heizlast aus der Heizlastberechnung, die Anbindeleitungen, die ihn durchqueren, mit ihren Metern, und eine Einschätzung - braucht einen Heizkreis, unbeheizt oder ohne Heizlast. Der Schalter Heizkreis am Abschnitt zeichnet einen Boden ohne Heizkreis.
-
Randzone an den Wänden, die du wählst. Du schaltest sie in der Zeichnung ein (Klick auf das Band an einer Wand) oder in der Wandliste im Panel, mit einer Tiefe bis 1,0 m. Das Ergebnis rechnet die Randzone mit der Grenze von 35 °C.
-
Drei Leistungen, das Wasser in den Rohren und Durchflussmesser je Verteiler. Bildschirm und Bericht unterscheiden die Leistung für Räume mit Heizkreisen, die Leistung im Wasser an den Verteilern und die Norm-Heizlast des Gebäudes für die Auslegung der Wärmepumpe. Sie nennen auch die Liter Wasser in Heizkreisen und Anbindeleitungen. Die Tabelle der Durchflussmesser steht je Verteiler, in der Reihenfolge der Abgänge, mit einer Spalte für den Raum - am Bildschirm und im PDF.
-
Maßstabsleiste auf den PDF-Plänen. Bericht und Druckplan haben eine.
-
Verteiler nach Anzahl der Abgänge. Anzahl Abgänge reicht von 2 bis 14, und die Länge des Verteilers folgt daraus (50 mm je Abgang plus 150 mm). Du drehst ihn in Vierteldrehungen mit einem Griff, der Taste O oder im Feld Ausrichtung.
-
Knick aus einer Anbindeleitung entfernen. Ein Doppelklick auf einen Knick, oder den Knick wählen und Entf drücken, entfernt nur diesen Knick.
-
Beschriftungen in gleicher Größe. Längen der Anbindeleitungen und Raumnamen bleiben am Bildschirm gleich groß. Weit herausgezoomt schrumpfen sie höchstens auf 70 %.
Wie du die Fußbodenheizung Schritt für Schritt zeichnest: Fußbodenheizung in HeatAlgo planen.
Verbesserungen
Die ganze App
- Zwei Nachkommastellen. Das Feld für die Raumfläche und die Bildschirme runden 12,35 m² nicht mehr auf 12,4.
- Neue E-Mails. Alle Nachrichten aus der App haben ein neues Design und kommen in der Sprache deines Kontos.
- Klar, was die Vorschau zeigt. Jede Sperre in einem Modul sagt, was du in der kostenlosen Vorschau siehst und was die vollständigen Ergebnisse und der Bericht ergänzen.
Algo AI
- Antwort in der Sprache der Nachricht. Eine Frage auf Deutsch oder Tschechisch bekommt ihre Antwort in dieser Sprache, und ein Raumname in der Nachricht wechselt die Sprache des Gesprächs nicht.
- Zuverlässigeres Lesen von Dokumenten. Eine Seite, die zu langsam gelesen wird, fällt allein heraus, der Rest bleibt. Der Zähler Werte bereit zum Eintragen sagt, wie viele Werte Algo wirklich einträgt. Ein λ-Wert landet nie in einem U-Feld.
Heizlastberechnung
- Reihenfolge im Raum: Maße, Bauteile, Lüftung.
- Ein leerer Umfang der Bodenplatte rechnet sich selbst aus den Außenwänden der Räume auf dem Erdreich und ihren Wänden zu unbeheizten Räumen (DIN EN 12831-1 Anhang E, DIN EN ISO 13370). Den Wert siehst du grau im Feld.
- Fußnote zum Erdreich im Bericht. Das PDF sagt, wie der Boden auf dem Erdreich gerechnet wurde (U_equiv, f_θ,ann, f_GW), und nennt das B′ des Gebäudes, wo ein Boden es verwendet.
- Kein ΔU_TB auf dem Boden auf dem Erdreich (DIN EN 12831-1, Formel (8); U_equiv nach DIN EN ISO 13370). Das Referenzhaus kommt jetzt auf 4,38 kW statt 4,59 kW.
- Schritt 4 heißt „Aufbauten im Projekt“. Er zeigt nur die Aufbauten dieses Projekts. Der Schalter Auch in meiner Bibliothek speichern legt eine Kopie in deiner Bibliothek an.
Auslegung der Wärmepumpe
- Warmwasser aus der Tagesenergie. Der Zuschlag für Trinkwarmwasser kommt aus der Zahl der Bewohner (etwa 0,087 kW je Person), nicht aus der Leistung des Wärmetauschers im Speicher.
- Nach der Übernahme aus der Heizlastberechnung keine überflüssigen Felder. Dämmung, Lüftung und Raumhöhe verschwinden vom Bildschirm und aus dem PDF.
- Strompreis mit dem Hinweis „Standard - landesweiter Durchschnitt“. Du siehst, woher der Preis kommt, und kannst zu ihm zurück.
Kontrollierte Wohnraumlüftung
- Türunterschnitt im Bericht. Der Bericht nennt für jeden Raum den nötigen Unterschnitt (80, 200 oder 220 cm²).
- Eine „Anzahl der Bewohner“ für die Wohnung. Ein leeres Feld nimmt die Summe der Räume.
- Fehler erst, wenn du fragst. Am Anfang ist nichts rot. Weiter prüft den Schritt, den du verlässt, und Ergebnis zeigt alle Blocker.
- Herunterladen immer über ein Menü. PDF-Bericht und Leitungsplan haben je eine Beschreibung oder den Grund, warum sie noch warten.
Fußbodenheizung
- Ein gefliestes Bad mit Rλ,B 0,05, alle anderen Räume mit mindestens 0,10. Jeder Bodenbelag in der Auswahl zeigt seinen Bemessungswert.
- Bad: Grenze der Oberflächentemperatur θi + 9 K (DIN EN 1264-3, 4.1.1.4).
- Durchflussmesser zeigen nur den Auslegungsvolumenstrom. Die Warnung vor einem zu kleinen oder zu großen Volumenstrom, die keine Quelle in der Norm hatte, ist weg.
- Jeder Hinweis nur einmal. Ursachen, die das ganze Projekt betreffen, stehen in der Leiste über der Raumliste - mit einer Schaltfläche, die Vorlauf und Rücklauf zusammen setzt. Jeder Bildschirm beschreibt Hinweise gleich.
- Herunterladen immer über ein Menü. PDF-Bericht, Druckplan, Materialliste und Alles herunterladen (ZIP) - jede Zeile mit Beschreibung.
- Raumnamen folgen der Heizlastberechnung bei einer erneuten Übernahme. Namen, die du von Hand geändert hast, bleiben, außer du bestätigst die Änderung.
Antworten auf häufige Fragen zum Modul: Fußbodenheizung - häufige Fragen.
Korrekturen
Die ganze App
- Automatisches Speichern ohne falschen Konflikt. Wenn der Browser ein Speichern selbst wiederholt, siehst du keinen Konflikt mehr. In der Heizlastberechnung, der Wärmepumpenauslegung und der Lüftung zeigt ein echter Konflikt eine feste Leiste Änderungen werden nicht gespeichert mit der Schaltfläche Meine Änderungen speichern. Was du dann tust, steht in Fehlerbehebung.
- Strg + Mausrad zoomt in jedem Browser gleich. Firefox unter Linux springt nicht mehr auf den kleinsten Zoom.
Algo AI
- Generieren nach „Projekt zurücksetzen“. In der Fußbodenheizung funktioniert eine neue Generierung sofort, ohne die Seite neu zu laden.
Heizlastberechnung
- Vier Korrekturen aus einer Kundenmeldung. Räume kommen nach dem Umbenennen nicht zurück, schnelles Wechseln zwischen Räumen verliert keine Änderung, n50 neben der Dichtheitsklasse funktioniert, und Zuluft und Abluft werden nicht mehr addiert.
- Der Schritt reicht bis zur Algo-Spalte, ohne leeren Rand rechts.
Fußbodenheizung
- Punkt der Anbindeleitung an der Wand. Ein Punkt neben der Wand eines Raums liegt an der Wand, nicht am nächsten Rasterpunkt.
- Durchflussmesser zählen jeden gezeichneten Heizkreis und sagen, warum ein Heizkreis keinen Volumenstrom hat (ein Raum ohne Heizlast).
- Ein Escape schließt die Durchflussmesser.
Fragen zu einer der Änderungen?
Schau ins Hilfe-Center oder schreib uns direkt aus der App: Wähle im Kontomenü Schreib uns. Wir antworten meist innerhalb von 24 Stunden. Fragen zu Anmeldung und Passwort beantwortet Konto, Anmeldung und Passwort.
