Mise à jour : le plancher chauffant dessiné pour vous, l'application en français et de nouveaux rapports PDF

Trois changements ouvrent cette mise à jour. Le plancher chauffant s'obtient désormais en une seule demande : Algo AI lit le plan, et l'application trace les boucles, les amenées et les collecteurs. L'application, les rapports et les e-mails existent maintenant en français, ainsi qu'en polonais, anglais, allemand et néerlandais. Enfin, tous les rapports PDF ont une nouvelle mise en page, pensée pour l'impression.

S'y ajoutent des dizaines de changements plus petits, dont beaucoup demandés par des installateurs, dans le calcul des déperditions, le dimensionnement de la pompe à chaleur, la VMC double flux et le plancher chauffant. Les voici tous, module par module.

Nouvelles fonctions

Toute l'application

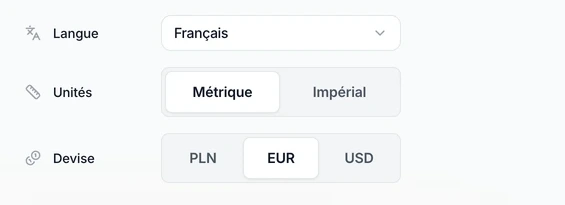

L'application en français. L'interface, les rapports PDF et les e-mails existent désormais en cinq langues : français, anglais, allemand, néerlandais et polonais. Vous changez la langue dans Paramètres, onglet Profil, ou dans le menu du compte. À l'inscription, l'application reprend la langue de la version du site d'où vous venez. Plus de détails dans paramètres : profil, logo et notifications.

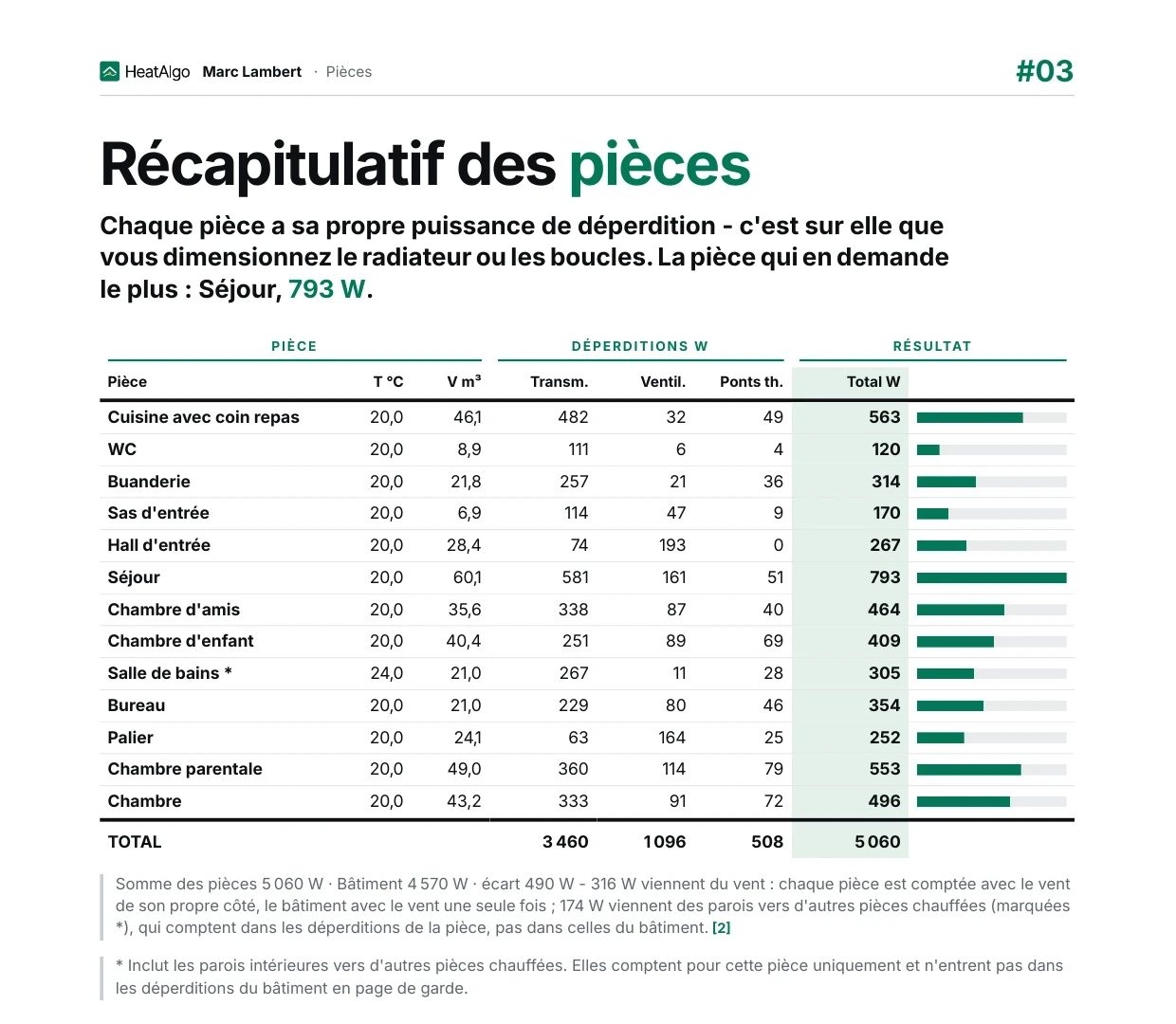

Des rapports PDF mis en page pour l'impression. Les huit PDF - déperditions, pompe à chaleur, ventilation, plancher chauffant, liste de matériel, devis estimatif et les deux plans - ont une seule et même mise en page. Les rapports s'impriment sur des pages A4 blanches. Les tableaux sont regroupés, chaque formule cite l'article de la norme dont elle vient, et la dernière page liste les normes suivies par le calcul. Le contenu de chaque rapport est décrit dans rapports PDF et plan à imprimer.

Algo AI

• Algo voit les résultats. Il connaît le résultat et les remarques de chaque module exactement comme l'écran les affiche dans votre formule : il parle donc des mêmes chiffres que vous.
• Importer depuis une source prête. Sur l'écran de démarrage d'un dimensionnement de PAC ou d'une ventilation encore vide, quand le projet a un calcul des déperditions prêt, choisissez Importer les déperditions avec Algo (Algo demande alors ce qui manque) ou Importer sans Algo. Sur l'écran de démarrage du calcul des déperditions, quand le client a renvoyé le formulaire, le bouton est Importer le formulaire client avec Algo.

Ce que l'assistant sait faire d'autre : Algo, l'assistant IA de HeatAlgo.

Calcul des déperditions

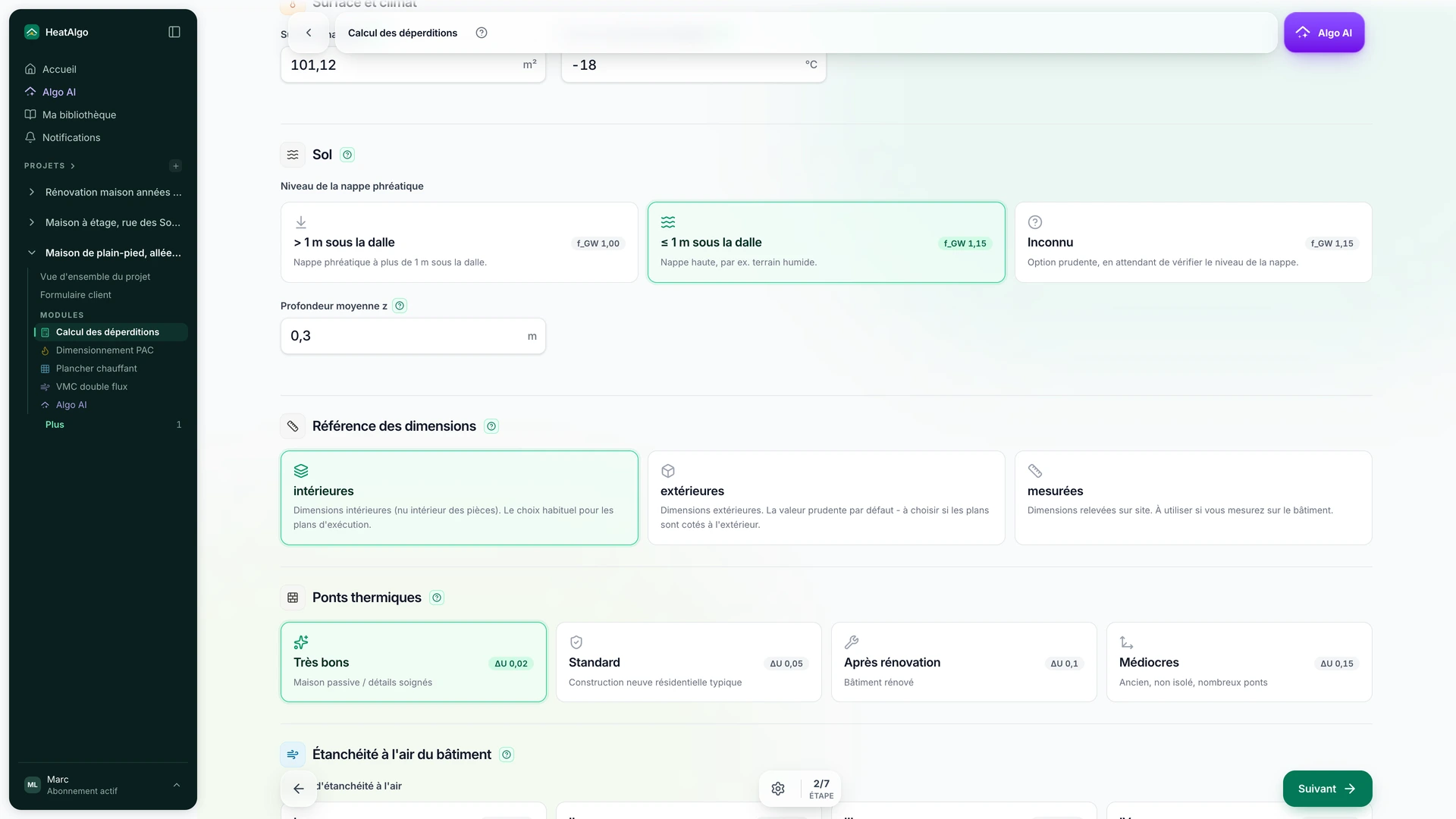

• Une rubrique « Sol » à l'étape 2. Vous saisissez une seule fois pour tout le bâtiment le niveau de la nappe phréatique et la profondeur moyenne z du plancher sous le terrain. Un plancher peut remplacer la profondeur z, et un plancher vide affiche la valeur du bâtiment en gris.
• Une remarque pour une pièce plus chaude. Une pièce plus chaude d'au moins 2 K que le reste de la maison, sans paroi vers une pièce voisine plus froide, reçoit une remarque. Le catalogue gagne des cloisons minces : béton cellulaire 8 et 12 cm, silico-calcaire 12 cm et plaque de plâtre sur ossature métallique.
• Constructions à ossature bois. Le catalogue propose la ouate de cellulose, la plaque de fibre-gypse et deux compositions prêtes : un mur et un plafond sous combles. Vous ajoutez votre propre matériau à la liste, et un nouveau plafond ou plancher démarre avec la surface de la pièce.

Le module pas à pas : calcul des déperditions - mode d'emploi.

Dimensionnement de la pompe à chaleur

• Un calcul des déperditions prêt s'affiche comme un chiffre sur la roue dentée. Quand le projet a un calcul des déperditions terminé que la PAC n'a pas encore repris, l'icône des réglages du module affiche un chiffre. Sources de données vous demande avant de remplacer la surface.

Plus de détails dans dimensionnement de la pompe à chaleur - mode d'emploi.

VMC double flux

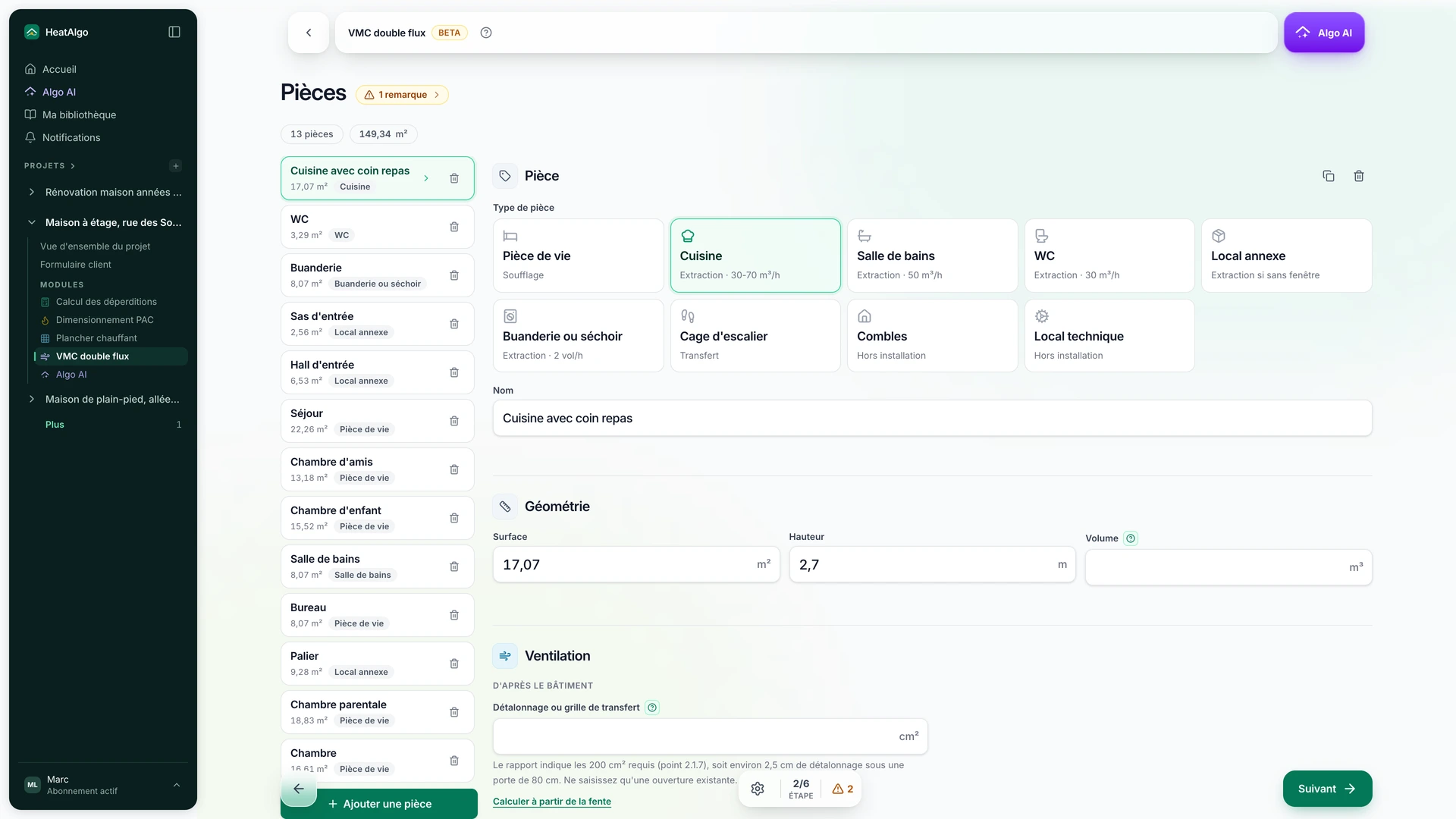

• Un formulaire de pièce selon son type. Vous choisissez d'abord le type de pièce sur des tuiles, puis vous ne répondez qu'aux questions de ce type. Les valeurs que l'on change rarement sont à part, dans un bloc gris de valeurs imposées.
• Modifier les conduits. Vous déplacez les points et les coudes avec des repères d'alignement. Un double-clic ajoute ou supprime un coude, et Ctrl+Z annule. La prise d'air neuf et le rejet se tournent avec une poignée, la touche O ou le champ Direction.
• Les règles de distance en chiffres ou en cases à cocher. Le module vérifie les règles de distance de la réglementation polonaise pour la prise d'air neuf et le rejet. Vous saisissez la distance, ou vous cochez Remplie (au moins 2 m) - je vérifierai sur le chantier. Une condition non cochée est une remarque, et le rapport la liste comme un point à vérifier sur le chantier.

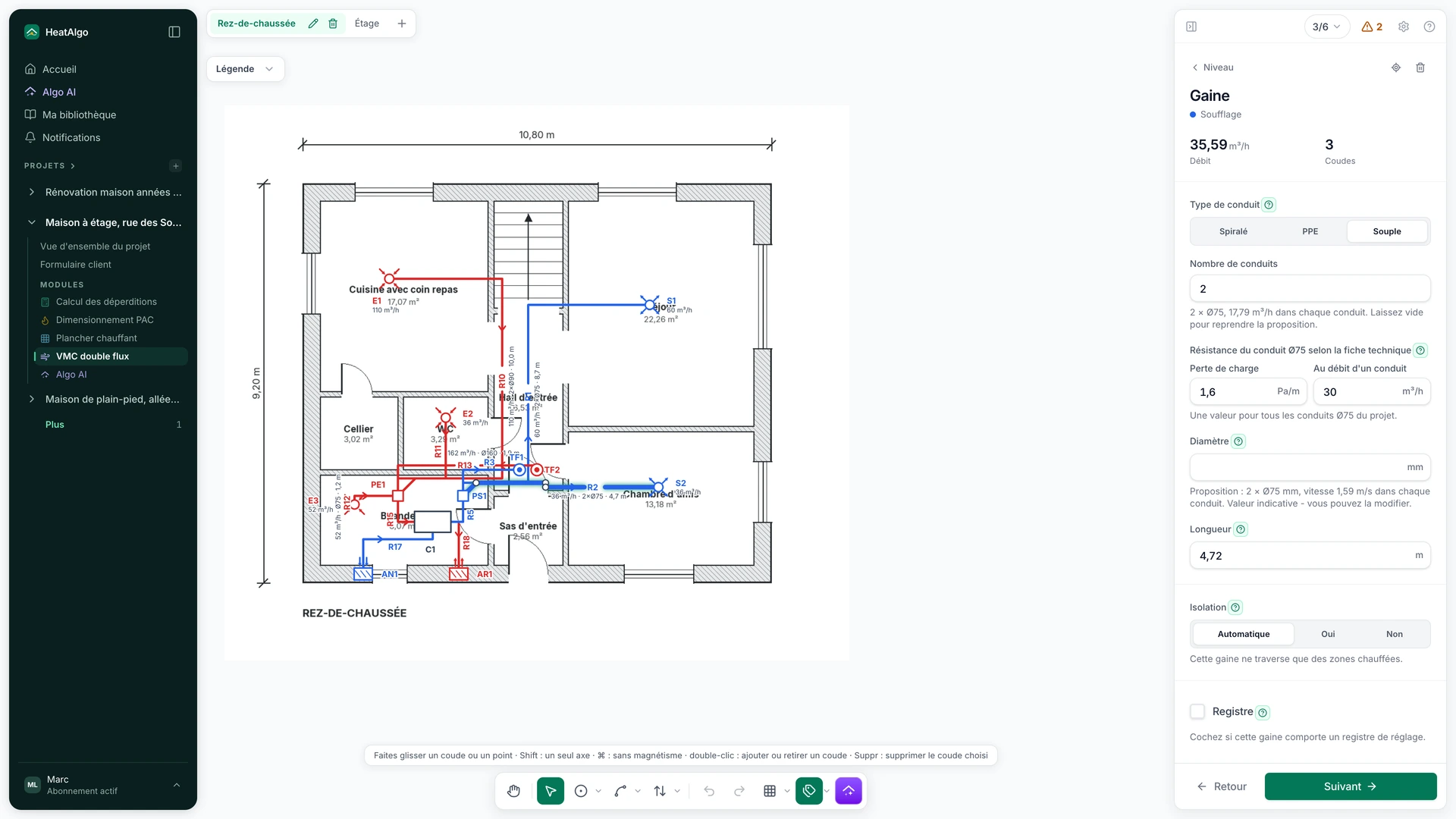

• Famille de conduits. Pour chaque tronçon, vous choisissez spiralé, PPE ou conduit souple. Un tronçon souple, ce sont plusieurs conduits parallèles Ø75 ou Ø90. La liste de matériel et les plénums suivent la famille.

Le module complet : VMC double flux dans HeatAlgo.

Plancher chauffant

Dessin automatique. Algo AI lit les pièces, les portes et les fenêtres sur le plan. L'application mène chaque amenée au collecteur par le chemin le plus court, calcule la perte de charge de chaque boucle, divise les grandes pièces, ajoute les zones périphériques le long des fenêtres là où le sol seul ne suffit pas, place les joints de dilatation et cherche la température de départ la plus basse. Elle prend l'échelle dans les cotes du plan ou dans les surfaces de pièces qui y sont inscrites. Sur un niveau sans collecteur, elle en place un elle-même - un pour 14 boucles - et vous pouvez le déplacer.

• Modifier les zones comme dans un logiciel de dessin. Une zone a des poignées aux angles et sur les murs, et les angles droits restent droits. Maj bloque un axe, Ctrl coupe le magnétisme, et des repères d'alignement roses et les longueurs des murs s'affichent en direct. L'amenée reste en place quand vous changez la forme de la zone.

• Matériau au-dessus du tube. Vous choisissez chape ciment, chape anhydrite ou béton (λ selon la NF EN 1264-2, tableau C.1). Chaque boucle affiche sa température moyenne de surface du sol à côté de la limite : 29 °C, θi + 9 K en salle de bain, 35 °C en zone périphérique.

• Les pièces sans boucle dans le rapport. Elles figurent sur une page à part du rapport. Dans un tableau, chacune a la surface, les déperditions issues du calcul, les amenées qui la traversent avec leurs mètres, et un verdict - il faut une boucle, pièce non chauffée ou sans déperditions. L'interrupteur Boucle de chauffage d'une zone dessine un sol sans boucle.

• La zone périphérique sur les murs de votre choix. Vous l'activez sur le dessin (clic sur la bande le long d'un mur) ou dans la liste des murs du panneau, sur une profondeur jusqu'à 1,0 m. Le résultat compte la zone à la limite de 35 °C.

• Trois puissances, l'eau dans les tubes et les débitmètres par collecteur. L'écran et le rapport distinguent la puissance vers les pièces avec boucles, la puissance dans l'eau aux collecteurs et la puissance de déperdition du bâtiment pour dimensionner la pompe à chaleur. Ils donnent aussi les litres d'eau dans les boucles et les amenées. Le tableau des débitmètres est séparé par collecteur, dans l'ordre des départs, avec une colonne pour la pièce - à l'écran et dans le PDF.

• Une échelle graphique sur les plans PDF. Le rapport et le plan imprimable en ont une.

• Un collecteur dimensionné par ses départs. Nombre de départs va de 2 à 14, et la longueur du collecteur en découle (50 mm par départ plus 150 mm). Vous le tournez par quarts de tour avec une poignée, la touche O ou le champ Orientation.

• Supprimer un coude d'une amenée. Un double-clic sur un coude, ou le coude sélectionné puis Suppr, supprime ce seul coude.

• Des étiquettes de taille constante. Les longueurs des amenées et les noms des pièces gardent la même taille à l'écran. Très dézoomées, elles réduisent au plus jusqu'à 70 %.

Pour dessiner un plancher chauffant pas à pas : utiliser le module plancher chauffant.

Améliorations

Toute l'application

• Deux décimales. Le champ de surface de la pièce et les écrans n'arrondissent plus 12,35 m² à 12,4.
• De nouveaux e-mails. Tous les messages de l'application ont une nouvelle mise en page et arrivent dans la langue de votre compte.
• Clair sur ce que montre l'aperçu. Chaque verrou d'un module dit ce que vous voyez dans l'aperçu gratuit, et ce qu'ajoutent les résultats complets et le rapport.

Algo AI

• Une réponse dans la langue du message. Une question en allemand ou en tchèque reçoit sa réponse dans cette langue, et un nom de pièce dans le message ne change pas la langue de la conversation.
• Une lecture des documents plus fiable. Une page trop lente à lire est écartée seule, et le reste de la lecture est conservé. Le compteur valeurs prêtes à reporter dit combien de valeurs Algo écrira vraiment. Une valeur λ n'atterrit jamais dans un champ U.

Calcul des déperditions

• L'ordre dans une pièce : dimensions, parois, ventilation.
• Un périmètre vide de plancher sur terre-plein se calcule seul à partir des murs extérieurs et des murs vers les locaux non chauffés des pièces sur le sol (NF EN 12831-1 annexe E, NF EN ISO 13370). La valeur apparaît en gris dans le champ.
• Une note sur le sol dans le rapport. Le PDF dit comment le plancher sur terre-plein a été calculé (U_equiv, f_θ,ann, f_GW) et donne le B′ du bâtiment là où un plancher l'utilise.
• Pas de ΔU_TB sur un plancher sur terre-plein (NF EN 12831-1, formule (8) ; U_equiv selon la NF EN ISO 13370). La maison de référence passe à 4,38 kW au lieu de 4,59 kW.
• L'étape 4 s'appelle « Compositions du projet ». Elle ne montre que les compositions de ce projet. L'interrupteur Enregistrer aussi dans Ma bibliothèque en ajoute une copie à votre bibliothèque.

Dimensionnement de la pompe à chaleur

• L'eau chaude à partir de l'énergie journalière. Le supplément pour l'eau chaude sanitaire se calcule à partir du nombre d'occupants (environ 0,087 kW par personne), et non de la puissance du serpentin.
• Plus de champs inutiles après l'import du calcul des déperditions. L'isolation, la ventilation et la hauteur des pièces disparaissent de l'écran et du PDF.
• Le prix de l'électricité avec la mention « Par défaut - moyenne nationale ». Vous voyez d'où vient le prix et pouvez y revenir.

VMC double flux

• Le détalonnage des portes dans le rapport. Pour chaque pièce, le rapport indique le détalonnage requis (80, 200 ou 220 cm²).
• Un seul « Nombre d'occupants » pour le logement. Un champ vide prend la somme des pièces.
• Les erreurs seulement quand vous le demandez. Rien n'est rouge au départ. Suivant vérifie l'étape que vous quittez, et Résultat affiche tous les blocages.
• Le téléchargement passe toujours par un menu. Rapport PDF et Plan du réseau ont chacun une description, ou la raison pour laquelle ils attendent encore.

Plancher chauffant

• Une salle de bain carrelée à Rλ,B 0,05, toutes les autres pièces à 0,10 au moins. Chaque revêtement de sol proposé affiche sa valeur de calcul.
• Salle de bain : limite de température de surface θi + 9 K (NF EN 1264-3, 4.1.1.4).
• Les débitmètres n'affichent que le débit de calcul. L'avertissement de débit trop faible ou trop élevé, qui n'avait pas de source dans la norme, a disparu.
• Chaque remarque dite une seule fois. Les causes qui concernent tout le projet sont dans le bandeau au-dessus de la liste des pièces - avec un bouton qui règle départ et retour ensemble. Chaque écran décrit les remarques de la même façon.
• Le téléchargement passe toujours par un menu. Rapport PDF, Plan imprimable, Liste de matériel et Tout télécharger (ZIP) - chaque ligne avec sa description.
• Les noms des pièces suivent le calcul des déperditions lors d'un nouvel import. Les noms que vous avez changés à la main restent, sauf si vous confirmez le changement.

Les réponses aux questions fréquentes sur le module : plancher chauffant - questions fréquentes.

Corrections

Toute l'application

• L'enregistrement automatique sans faux conflit. Quand le navigateur relance un enregistrement de lui-même, vous ne voyez plus de conflit. Dans le calcul des déperditions, le dimensionnement de PAC et la VMC, un vrai conflit affiche un bandeau fixe Les modifications ne sont pas enregistrées avec le bouton Enregistrer mes modifications. Que faire dans ce cas : résolution des problèmes.
• Ctrl + molette zoome de la même façon dans tous les navigateurs. Firefox sous Linux ne saute plus au zoom minimum.

Algo AI

• La génération après « Réinitialiser le projet ». Dans le plancher chauffant, une nouvelle génération fonctionne tout de suite, sans recharger la page.

Calcul des déperditions

• Quatre corrections issues du signalement d'un client. Les pièces ne reviennent plus après un renommage, un passage rapide d'une pièce à l'autre ne perd plus de modification, n50 à côté de la classe d'étanchéité fonctionne, et l'air soufflé et l'air extrait ne s'additionnent plus.
• L'étape va jusqu'à la colonne d'Algo, sans marge vide à droite.

Plancher chauffant

• Un point d'amenée le long du mur. Un point dessiné à côté du mur d'une pièce se place le long du mur, et non sur le point de grille le plus proche.
• Les débitmètres comptent chaque boucle dessinée et disent pourquoi une boucle n'a pas de débit (une pièce sans déperditions).
• Une seule touche Échap ferme les débitmètres.

Une question sur l'un de ces changements ?

Consultez le centre d'aide ou écrivez-nous directement depuis l'application : dans le menu du compte, choisissez Nous écrire. Nous répondons en général sous 24 heures. Les questions de connexion et de mot de passe sont traitées dans compte, connexion et mot de passe.
