Trzy największe zmiany tego wydania. Podłogówkę rysujesz teraz jednym poleceniem: Algo AI czyta rzut, a program prowadzi pętle, dobiegi i rozdzielacze. Aplikacja, raporty i e-maile mówią w pięciu językach: po polsku, angielsku, niemiecku, francusku i niderlandzku. Wszystkie raporty PDF dostały nowy, drukarski wygląd.
Do tego dziesiątki mniejszych zmian, wiele z nich zgłoszonych przez instalatorów - w OZC, doborze pompy ciepła, rekuperacji i podłogówce. Poniżej wszystkie, moduł po module.
Nowe funkcje
Cała aplikacja

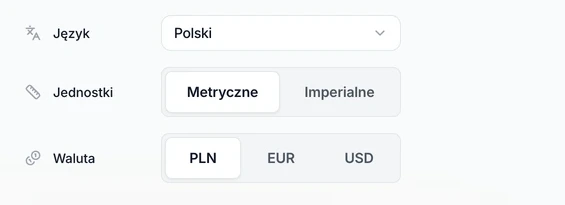

Aplikacja w pięciu językach. Interfejs, raporty PDF i e-maile są teraz po polsku, angielsku, niemiecku, francusku i niderlandzku. Język zmienisz w Ustawieniach, w zakładce „Profil”, albo w menu konta. Przy rejestracji aplikacja ustawia go według wersji strony, z której przychodzisz. Więcej w artykule ustawienia: profil, logo i powiadomienia.

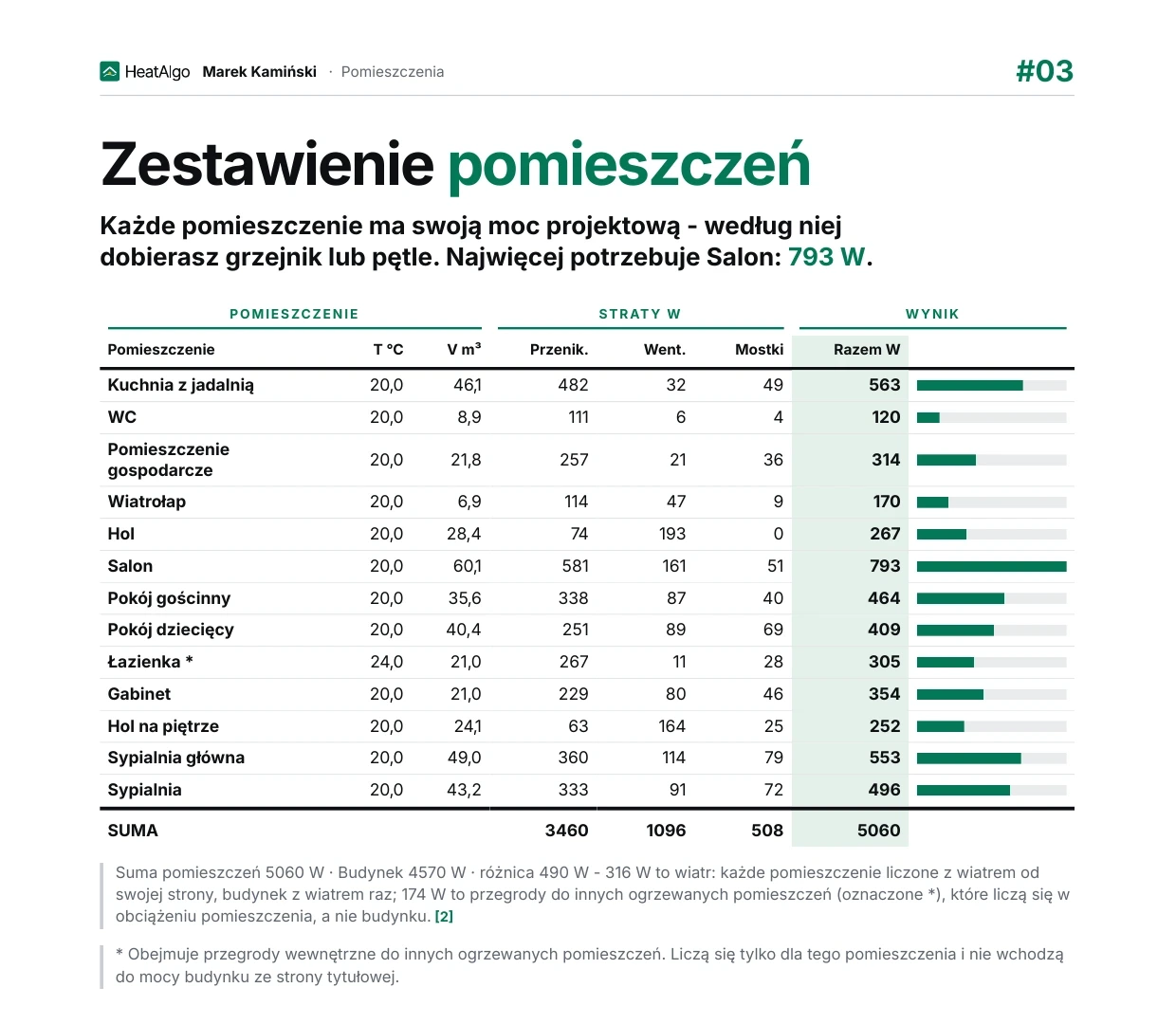

Raporty PDF w nowym, drukarskim wyglądzie. Wszystkie osiem PDF-ów - OZC, pompa ciepła, rekuperacja, podłogówka, zestawienie materiałów, kosztorys i oba rzuty - ma jeden wygląd. Raporty drukują się na białych stronach A4. Tabele są pogrupowane, wzory podają numer punktu normy, a ostatnia strona wymienia normy, według których liczyliśmy. Co jest w każdym raporcie, opisuje artykuł raporty PDF i rzut do wydruku.
Algo AI
- Algo widzi wyniki. Zna wynik i uwagi każdego modułu dokładnie tak, jak pokazuje je ekran dla Twojego planu, więc rozmawia o tych samych liczbach, które widzisz.
- Przeniesienie danych z gotowego źródła. Na starcie pustego doboru pompy i rekuperacji, gdy projekt ma gotowe OZC, wybierasz „Przenieś z OZC z Algo” (Algo dopyta o to, czego brakuje) albo „Przenieś bez Algo”. Na starcie OZC, gdy klient odesłał formularz, przycisk to „Przenieś z formularza z Algo”.
Co jeszcze potrafi asystent, opisuje artykuł Algo AI w HeatAlgo.
OZC

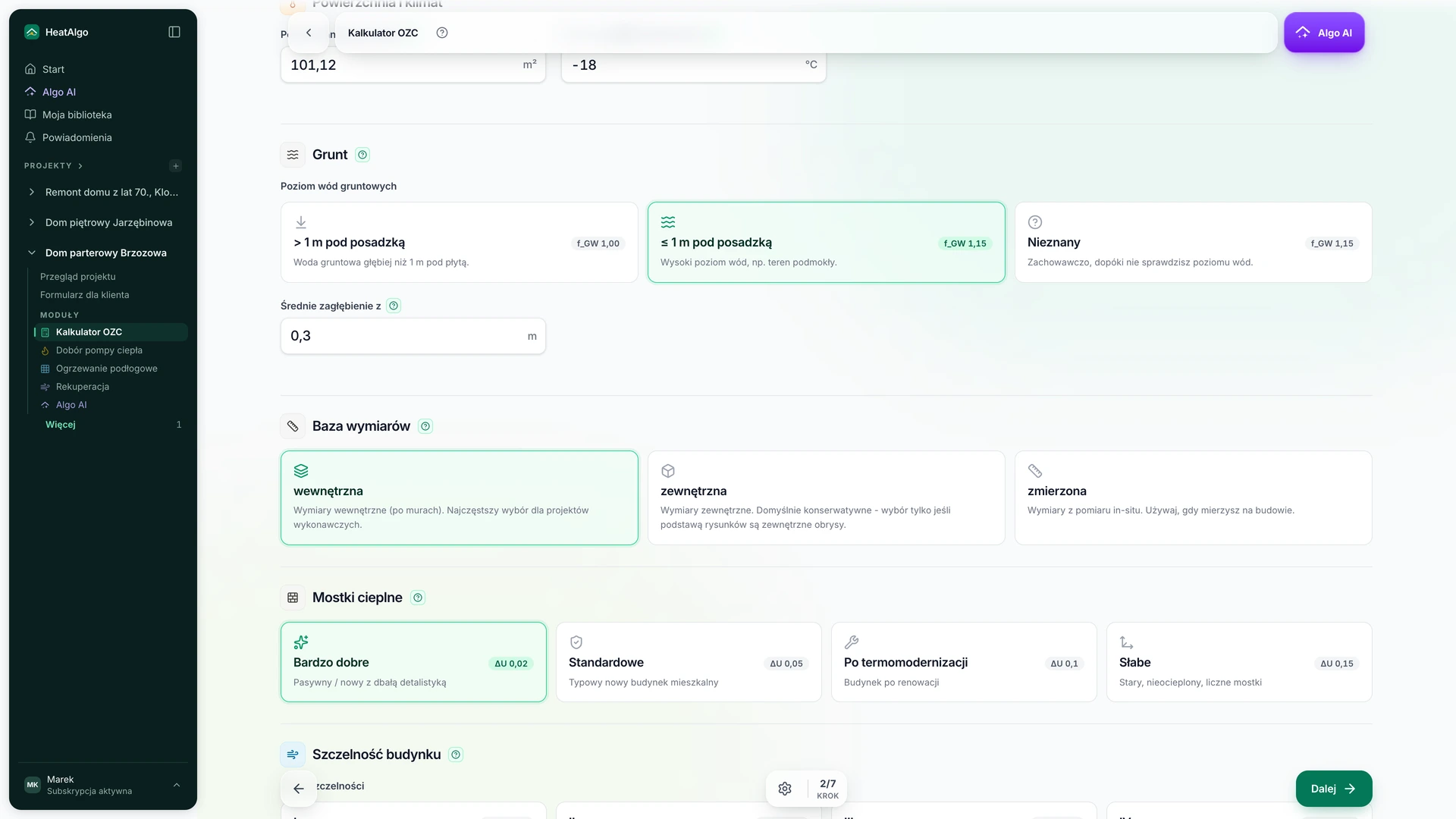

- Sekcja „Grunt” w kroku 2. Poziom wód gruntowych i średnie zagłębienie podłogi z podajesz raz dla całego budynku. Zagłębienie z podłoga może nadpisać, a pusta podłoga pokazuje wartość budynku na szaro.
- Ostrzeżenie o cieplejszym pokoju. Pokój co najmniej 2 K cieplejszy niż reszta domu, bez przegrody do chłodniejszego sąsiada, dostaje uwagę. W katalogu doszły cienkie ściany działowe: beton komórkowy 8 i 12 cm, silikat 12 cm i płyta gipsowo-kartonowa na profilach.
- Konstrukcje szkieletowe. W katalogu są celuloza, płyta gipsowo-włóknowa i dwa gotowe układy: ściana i strop pod poddaszem. Własny materiał dodasz do listy, a nowy strop lub podłoga startuje z powierzchnią pokoju.
Jak przejść przez cały moduł, opisuje artykuł kalkulator OZC - jak używać modułu.
Pompa ciepła
- Gotowe OZC jako liczba na kole zębatym. Gdy projekt ma gotowe OZC, którego pompa jeszcze nie przeniosła, widzisz to jako liczbę na ikonie ustawień modułu. „Źródła danych” pytają, zanim podmienią powierzchnię.
Więcej w artykule dobór pompy ciepła - jak używać modułu.
Rekuperacja

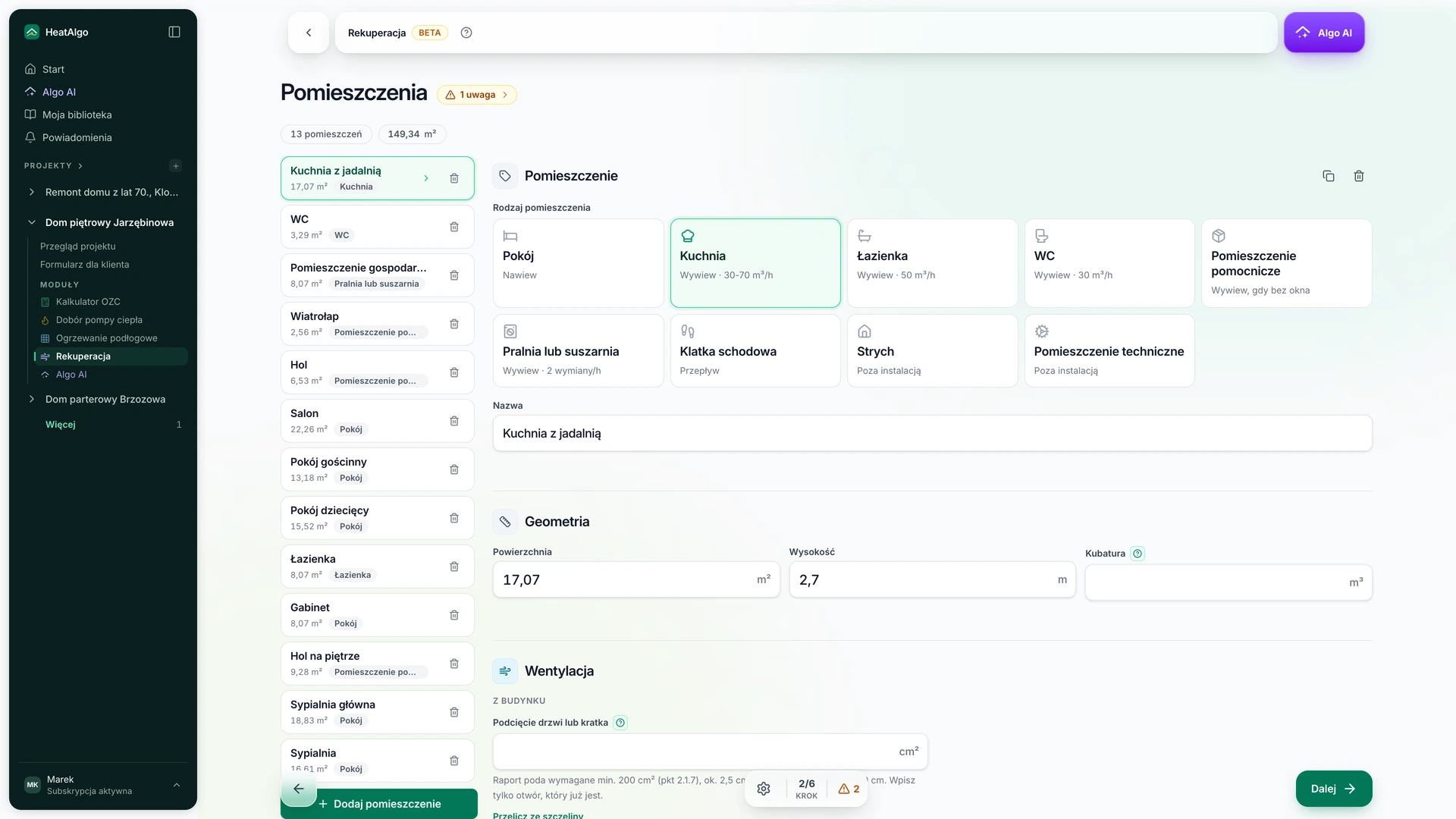

- Formularz pomieszczenia według rodzaju. Najpierw wybierasz rodzaj pomieszczenia na kafelkach, potem odpowiadasz tylko na pytania dla tego rodzaju. Rzadko zmieniane wartości są osobno, w szarym bloku nadpisań.
- Edycja kanałów. Punkty i załamania przeciągasz z liniami wyrównania. Podwójne kliknięcie dodaje albo usuwa załamanie, a Ctrl+Z cofa zmianę. Czerpnię i wyrzutnię obracasz uchwytem, klawiszem O albo polem „Kierunek”.
- Wymagania WT § 152 jako liczby albo odhaczenia. Podajesz odległość albo zaznaczasz „Spełnione (co najmniej 2 m) - sprawdzę na budowie”. Nieodhaczony warunek to uwaga, którą raport wymienia jako rzecz do sprawdzenia na budowie.

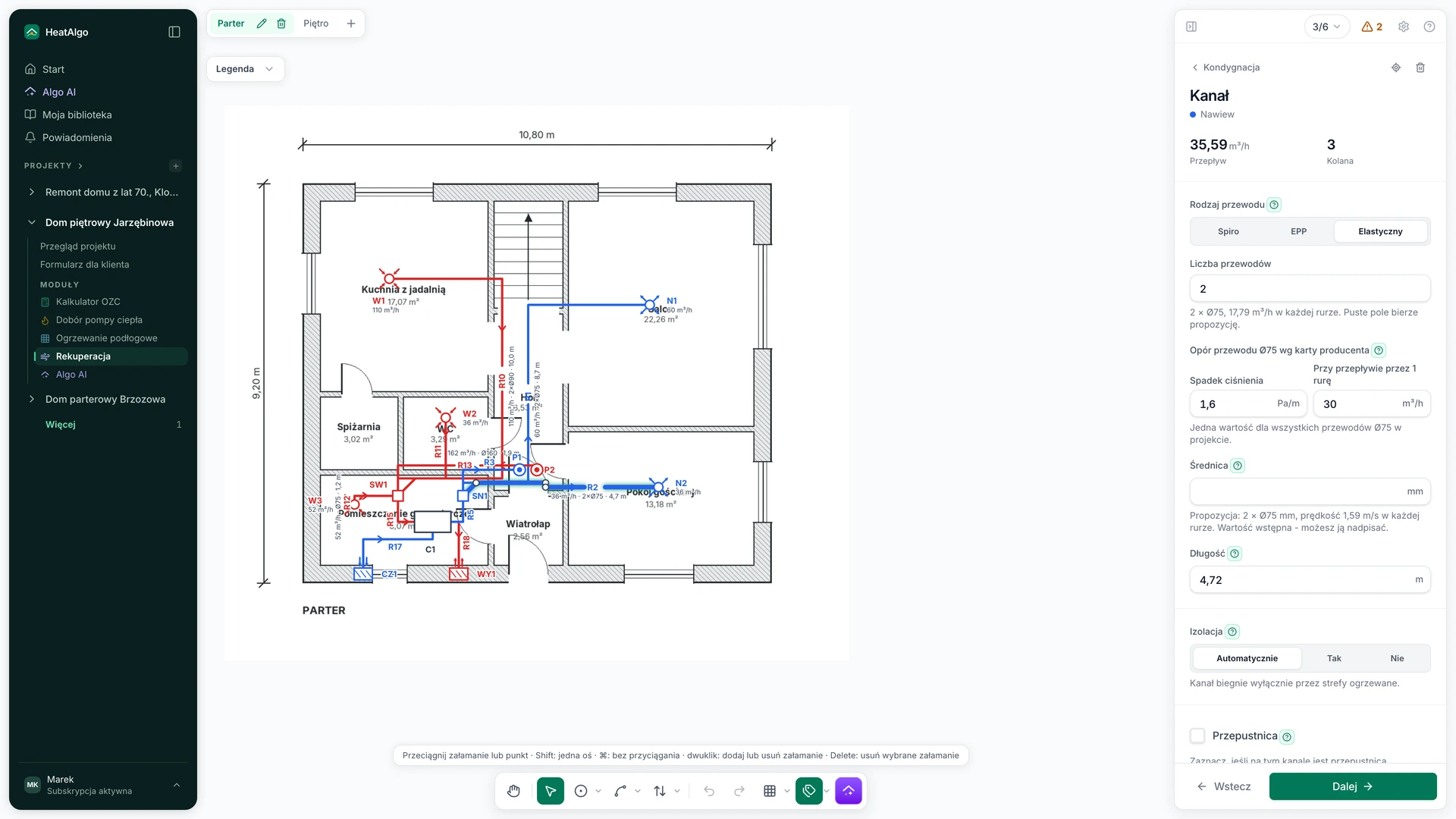

- Rodzina kanałów. Dla każdego odcinka wybierasz spiro, EPP albo przewód elastyczny. Przewód elastyczny to kilka równoległych rur Ø75 albo Ø90. Zestawienie i skrzynki rozdzielcze dobierają się według rodziny.
Cały moduł opisuje artykuł rekuperacja - jak używać modułu.
Ogrzewanie podłogowe
Automatyczne rysowanie. Algo AI czyta z rzutu pomieszczenia, drzwi i okna. Program prowadzi dobiegi najkrótszą drogą do rozdzielacza, liczy Δp każdej pętli, dzieli duże pomieszczenia, dodaje strefy brzegowe przy oknach tam, gdzie sama podłoga nie wystarcza, i dylatacje oraz szuka najniższej temperatury zasilania. Skalę bierze z wymiarów na rzucie albo z podanych na nim powierzchni pomieszczeń. Na kondygnacji bez rozdzielacza sam go stawia - jeden na 14 pętli - a Ty możesz go przesunąć.
-
Edycja sekcji jak w programie graficznym. Sekcja ma uchwyty w narożnikach i na ścianach, a kąty proste zostają proste. Shift blokuje oś, Ctrl wyłącza przyciąganie, a różowe linie wyrównania i długości ścian widzisz na żywo. Dobieg zostaje na miejscu, gdy zmieniasz kształt sekcji.
-
Materiał nad rurą. Wybierasz jastrych cementowy, anhydrytowy albo beton (λ według PN-EN 1264-2, tabela C.1). Każda pętla pokazuje średnią temperaturę powierzchni podłogi obok limitu: 29 °C, w łazience θi + 9 K, w strefie brzegowej 35 °C.
-
Pomieszczenia bez pętli w raporcie. Trafiają na osobną stronę raportu. W tabeli każde ma powierzchnię, obciążenie z OZC, dobiegi, które przez nie przechodzą, z ich metrami i werdykt - potrzebuje pętli, nieogrzewane albo bez obciążenia. Przełącznik „Pętla grzewcza” na sekcji rysuje podłogę bez pętli.
-
Strefa brzegowa na wybranych ścianach. Strefę włączasz na rysunku (kliknięcie pasa przy ścianie) albo na liście ścian w panelu, z głębokością do 1,0 m. Wynik liczy strefę na limicie 35 °C.
-
Trzy moce, woda w rurach i rotametry według rozdzielacza. Ekran i raport rozróżniają moc do pomieszczeń z pętlami, moc w wodzie na rozdzielaczach i obciążenie budynku z OZC do doboru pompy ciepła. Podają też litry wody w pętlach i dobiegach. Tabela rotametrów jest osobna dla każdego rozdzielacza, w kolejności portów, z kolumną pomieszczenia - na ekranie i w PDF.
-
Podziałka na rzutach PDF. Raport i rzut do druku mają pasek skali.
-
Rozdzielacz według liczby portów. „Liczba portów” przyjmuje od 2 do 14, a rozdzielacz ma długość wynikającą z portów (50 mm na port plus 150 mm). Obracasz go co 90° uchwytem, klawiszem O albo polem „Kierunek”.
-
Usuwanie załamania dobiegu. Podwójne kliknięcie załamania albo zaznaczenie go i Delete usuwa tylko to załamanie.
-
Etykiety stałej wielkości. Długości dobiegów i nazwy pomieszczeń mają tę samą wielkość na ekranie. Przy dużym oddaleniu zmniejszają się najwyżej do 70%.
Jak narysować podłogówkę krok po kroku, opisuje artykuł jak używać modułu ogrzewania podłogowego.
Ulepszenia
Cała aplikacja
- Dwa miejsca po przecinku. Pole powierzchni pomieszczenia i ekrany nie zaokrąglają już 12,35 m² do 12,4.
- Nowe e-maile. Wszystkie wiadomości z aplikacji mają nowy wygląd i przychodzą w języku Twojego konta.
- Jasno, co pokazuje podgląd. Każda blokada w module mówi, co widzisz w darmowym podglądzie, a co jest w pełnych wynikach i raporcie.
Algo AI
- Odpowiedź w języku wiadomości. Pytanie po niemiecku czy czesku dostaje odpowiedź w tym języku, a nazwa pokoju w wiadomości nie zmienia języka rozmowy.
- Pewniejsze czytanie dokumentów. Strona, która czyta się za wolno, wypada sama, a reszta odczytu zostaje. Licznik „gotowe do wpisania” podaje, ile Algo naprawdę zapisze. Współczynnik λ nigdy nie trafia do pola U, a „Warsaw” to Warszawa.
OZC
- Kolejność w pomieszczeniu: wymiary, przegrody, wentylacja.
- Pusty obwód podłogi na gruncie liczy się sam ze ścian zewnętrznych i ścian do przestrzeni nieogrzewanych w pomieszczeniach na gruncie (PN-EN 12831-1 załącznik E, PN-EN ISO 13370). Wartość widzisz w polu na szaro.
- Przypis o gruncie w raporcie. PDF mówi, jak liczono podłogę na gruncie (U_equiv, f_θ,ann, f_GW), i podaje B′ budynku, gdy podłoga go używa.
- Bez ΔU_TB na podłodze na gruncie (PN-EN 12831-1, wzór (8); U_equiv według PN-EN ISO 13370). Dom referencyjny ma teraz 4,38 kW zamiast 4,59 kW.
- Krok 4 to „Konstrukcje projektu”. Widzisz w nim tylko konstrukcje tego projektu. Przełącznik „Zapisz też w mojej bibliotece” dodaje kopię do biblioteki.
Pompa ciepła
- Ciepła woda z dziennej energii. Dodatek na CWU liczymy z liczby mieszkańców (około 0,087 kW na osobę), a nie z mocy wężownicy.
- Po imporcie z OZC bez zbędnych pól. Izolacja, wentylacja i wysokość pomieszczeń znikają z ekranu i z PDF-u.
- Cena prądu ze znacznikiem „Domyślnie - średnia krajowa”. Widzisz, skąd jest cena, i możesz do niej wrócić.
Rekuperacja
- Podcięcie drzwi w raporcie. Raport podaje dla każdego pokoju wymagane podcięcie drzwi (80, 200 albo 220 cm²).
- Jedna „Liczba mieszkańców” dla mieszkania. Puste pole to suma z pomieszczeń.
- Błędy dopiero, gdy pytasz. Na starcie nic nie jest czerwone. „Dalej” sprawdza krok, który opuszczasz, a „Wynik” pokazuje wszystkie blokady.
- Pobieranie zawsze przez menu. „Raport PDF” i „Rzut kanałów” mają opis albo powód, dla którego jeszcze czekają.
Ogrzewanie podłogowe
- Łazienka z płytkami na Rλ,B 0,05, pozostałe pomieszczenia co najmniej 0,10. Obok każdej okładziny widzisz jej wartość projektową.
- Łazienka: limit temperatury podłogi θi + 9 K (PN-EN 1264-3, punkt 4.1.1.4).
- Rotametry: tylko przepływ projektowy. Zniknęło ostrzeżenie „za mały / za duży przepływ”, które nie miało źródła w normie.
- Uwagi powiedziane raz. Przyczyny dotyczące całego projektu są w pasku nad listą pomieszczeń - z przyciskiem, który ustawia zasilanie i powrót razem. Każdy ekran mówi o uwagach tym samym językiem.
- Pobieranie zawsze przez menu. „Raport PDF”, „Rzut do druku”, „Zestawienie materiałów” i „Pobierz wszystko (ZIP)” - każdy wiersz z opisem.
- Nazwy pomieszczeń nadążają za OZC przy ponownym imporcie. Nazwy zmienione ręcznie zostają, chyba że potwierdzisz zmianę.
Odpowiedzi na częste pytania o moduł zebraliśmy w artykule ogrzewanie podłogowe - częste pytania.
Poprawki
Cała aplikacja
- Autozapis bez fałszywego konfliktu. Gdy przeglądarka sama ponowi zapis, nie widzisz już konfliktu. W OZC, doborze pompy i rekuperacji prawdziwy konflikt pokazuje stały pasek „Zmiany nie są zapisywane” z przyciskiem „Zapisz moje zmiany”. Co robić, gdy go zobaczysz, opisuje artykuł rozwiązywanie problemów.
- Ctrl + kółko myszy powiększa tak samo w każdej przeglądarce. W Firefoksie na Linuksie widok nie skacze już do minimum.
Algo AI
- Generowanie po „Resetuj projekt”. W podłogówce nowe generowanie działa od razu, bez przeładowania strony.
OZC
- Cztery poprawki ze zgłoszenia klienta. Pokoje nie wracają po zmianie nazwy, szybkie przełączanie pomieszczeń nie gubi edycji, n50 obok klasy szczelności działa, a nawiew i wywiew nie sumują się.
- Krok sięga kolumny Algo, bez pustego marginesu po prawej.
Ogrzewanie podłogowe
- Dobieg przy ścianie. Punkt narysowany obok ściany pokoju kładzie się przy ścianie, a nie na najbliższym punkcie siatki.
- Rotametry liczą każdą narysowaną pętlę i mówią, dlaczego pętla nie ma przepływu (pomieszczenie bez obciążenia).
- Rotametry zamkniesz jednym Escape.
Pytania do którejś ze zmian?
Zajrzyj do centrum pomocy albo napisz do nas prosto z aplikacji: w menu konta wybierz „Napisz do nas”. Zwykle odpowiadamy w ciągu 24 godzin. Pytania o logowanie i hasło opisuje artykuł konto, logowanie i hasło.
